Diretrizes de projeto de biorreator de leito móvel (MBBR)
AquaSust oferece serviços personalizados completos, desde a produção de matéria-prima, desenvolvimento de moldes até a produção automatizada de mídia MBBR, incluindoProjeto CAD/Desenhos 3D/OEM, serviços ODM.
Para diferentes águas residuais, projetamos meios MBBR que atendem às suas necessidades ou desenvolvemos novos meios filtrantes de acordo com seus desenhos.
Base de projeto
Ao projetar produtos MBBR (Moving Bed Biofilm Reactor), a seguir estão os principais parâmetros aos quais nos referimos e os fatores considerados:
Parâmetros de referência:
1. Área de Superfície:A área superficial específica do meio de cultura determina o espaço disponível para fixação do biofilme no meio. A alta área de superfície específica permite que mais bactérias se fixem e cresçam para remover poluentes.
2. Porosidade:A alta porosidade permite que a água flua mais facilmente pelo meio, melhorando a taxa de troca de oxigênio e resíduos.
3. Densidade:A densidade do meio deve ser apropriada para que ele possa mover-se livremente no reator sem afundar ou flutuar.
4. Resistência à compressão:Somente a mídia forte pode resistir ao desgaste mecânico e aos efeitos da carga biológica em uso prolongado.
Considerações:
1. Seleção de materiais:Os materiais comuns incluem polietileno e polipropileno. Eles não são apenas resistentes-à corrosão, mas também biocompatíveis.
2. Formato da mídia:A forma do meio afeta a direção do fluxo de água e a uniformidade do biofilme. As opções comuns incluem formas redondas, axiais ou outras formas complexas.
3. Adaptabilidade ambiental:Ao projetar, devemos considerar o ambiente de trabalho da mídia MBBR, incluindo águas residuais municipais, águas residuais industriais ou tratamento-de águas residuais de alta intensidade.
4. Manutenção do biofilme:O biofilme só pode remover eficazmente os poluentes se conseguir uma fixação estável, um crescimento contínuo e uma libertação natural no meio.
5. Escalabilidade e modularidade:O design da mídia deve ser fácil de expandir e modularizar para se adaptar a diferentes aplicações.

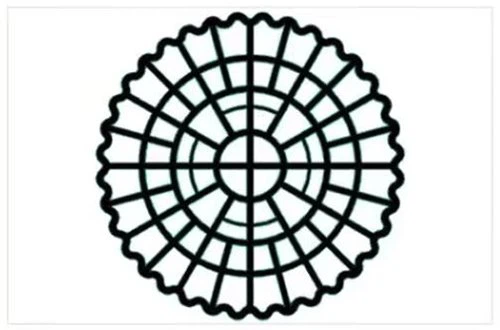

Especificações típicas do MBBR
| Não. | Item nº. | Diâmetro * Altura | Área de Superfície | Quartos | Número de unidades por m³ | Tratamento de Águas Residuais Aplicável |
| 1 | AS-MBBR 04 | 11mm * 7mm | ＞900 ㎡ / m³ | 4 Quartos | 940000 unidades | |
| 2 | AS-MBBR 05 | 11mm * 7mm | ＞1000 ㎡ / m³ | 5 Quartos | 980000 unidades | |
| 3 | AS-MBBR 06 | 16mm * 10mm | ＞800 ㎡/ m³ | 6 Quartos | 260000 unidades | |
| 4 | AS-MBBR 08 | 10mm * 5mm | ＞3500 ㎡/ m³ | 8 Quartos | 1540000 unidades | |
| 5 | AS-MBBR 19 | 25mm * 12mm | ＞650 ㎡/ m³ | 19 Quartos | 118.000 unidades | |
| 6 | AS-MBBR 37 | 25mm * 12mm | ＞800 ㎡/ m³ | 37 Quartos | 118.000 unidades | |
| 7 | AS-MBBR 38 | 25mm * 10mm | ＞800 ㎡/ m³ | 38 Quartos | 118.000 unidades | |
| 8 | AS-MBBR 40 | 15mm * 15mm | ＞900 ㎡ / m³ | 40 Quartos | 230000 unidades | |
| 9 | AS-MBBR 61 | 25mm * 4mm | ＞1250 ㎡ / m³ | 61 Quartos | 20.000 unidades | |
| 10 | AS-MBBR 64 | 25mm * 4mm | ＞1200 ㎡/ m³ | 64 Quartos | 20.000 unidades | |
| 11 | AS-MBBR 78 | 25mm * 4mm | ＞1600 ㎡ / m³ | 78 Quartos | 210.000 unidades |
Serviços de design de mídia MBBR
1. estruturas
Fornecemos estruturas MBBR personalizadas, incluindo formatos de mídia esférica, cilíndrica e cúbica. Ou grades projetadas internamente para apoiar transportadores, placas guia para melhorar o fluxo de água, etc.
2. Tamanho
O tamanho afeta a área superficial específica, a porosidade e as propriedades hidráulicas do transportador. Entre eles, os meios pequenos favorecem a fixação microbiana, mas aumentam a resistência hidráulica, enquanto os portadores grandes são o oposto.
3. Materiais
Para diferentes poluentes de águas residuais (matéria orgânica, nitrogênio, fósforo, etc.) e escalas de tratamento, os materiais desses meios estão disponíveis em PE, PP, HDPE e outros materiais.
4. Superfície transportadora
Também permitimos que você especifique a rugosidade, hidrofilicidade/hidrofobicidade e outras características da superfície do suporte. Isso conduz à fixação microbiana, melhor contato com a água e transferência de nutrientes.
Etapas de projeto MBBR
Uma vez que você opte por colaborar conosco no design de mídia MBBR, isso será realizado com o seguinte procedimento:
1.Consulta inicial e avaliação do local - 2.Projeto de conceito - 3.Desenvolvimento inicial - 4.Projeto de processo - 5. Especificação de equipamentos - 6.Integração com infraestrutura existente - 7.Projeto detalhado e documentação - 8.Processo de revisão e aprovação - 9.Comissionamento - 10.Suporte pós-instalação-
Nossas vantagens de serviço
Quando um cliente de tratamento de águas residuais trabalha conosco para desenvolver um sistema de águas residuais MBBR, ele recebe os seguintes benefícios:
1. Altos padrões de produção:
A AquaSust vem projetando e fabricando mídias MBBR com altas especificações e padrões de qualidade, e fabricando seus próprios difusores para otimizar a qualidade.
2. Difusores correspondentes:
Projetamos especificamente difusores de bolhas finas que combinam com a mídia e mantêm a compatibilidade com a mídia.
3. Anos de experiência:
Temos décadas de experiência em design e fabricação de MBBR. Quer você atue na indústria alimentícia, têxtil e de processamento de petróleo ou na indústria de celulose e papel, você pode confiar totalmente em nós.
4. Soluções Práticas:
AquaSust desenvolveu uma variedade de materiais de resina, tamanhos de difusores e revestimentos. Além disso, entendemos todas as falhas de mídia MBBR e temos a capacidade de ajudá-lo a resolvê-las.
5. Biblioteca de recursos SOTE:
Estabelecemos uma grande biblioteca de recursos para testes de transferência padrão de oxigênio (SOTE). Eles podem ser usados para ajudá-lo a otimizar o projeto do sistema MBBR e o desempenho do fornecimento de oxigênio.
6. Experiência IFAS:
Somos bons no processamento de lodo ativado por filme fixo (IFAS) e podemos fornecer mídia fixa para isso. Requer menos volume, manutenção e custo do que os sistemas tradicionais de lodo ativado.
Quer saber mais?
Entre em contato e trabalhe com nossa equipe, empro@aquasust.com.
Diretrizes de design do difusor Aeartion
AquaSust oferece-serviços totalmente personalizados, envolvendoDesign CAD, desenhos 3D e serviço OEM, ODM. Isto abrange a produção de matérias-primas, desenvolvimento de moldes e fabricação automatizada de difusores de aeração, etc.
Para vários tipos de águas residuais, somos capazes de projetar difusores adaptados às suas necessidades específicas. Alternativamente, também desenvolvemos novos difusores de aeração com base nos desenhos fornecidos.
Base de projeto
Ao projetar difusores de aeração, seguimos muitos parâmetros e fatores do produto, os principais são os seguintes:
Parâmetros de referência:
1. Eficiência de transferência de oxigênio (SOTE):O valor SOTE é usado para medir o desempenho do difusor e refere-se à porcentagem de oxigênio que pode ser transferida do sistema de aeração para a coluna de água.
2. Tamanho dos poros:O tamanho dos poros em sua superfície determina o tamanho das bolhas. Bolhas menores fornecem uma área maior de contato de gás-líquido, o que pode aumentar a taxa de dissolução de oxigênio mais rapidamente.
3. Área de Difusão:Isto afeta a uniformidade da distribuição do gás e a eficiência da reação do oxigênio e de outras matérias suspensas no esgoto.
4. Durabilidade do material:Isto afeta a uniformidade da distribuição do gás e a eficiência da reação do oxigênio e de outras matérias suspensas no esgoto.
Considerações:
- Condições da água:Considere o tipo de ambiente aquático (por exemplo, água doce, água salgada, águas residuais industriais, etc.) em que o difusor de aeração está localizado. Diferentes qualidades de água podem ter requisitos diferentes para seus materiais.
- Compatibilidade do sistema:O difusor precisa ser compatível com o sistema de aeração existente. Isso pode ser projetado a partir do tamanho da conexão do tubo, requisitos de pressão e métodos de instalação.
- Considerações sobre eficiência energética:O projeto deve otimizar os custos de uso de energia, como aumentar a eficiência de aeração por meio de um projeto de furo superficial mais denso.
- Manutenção:O projeto do difusor deve considerar fácil limpeza e substituição, incluindo o uso de materiais de membrana que não sejam propensos a entupimento.
- Custo-efetivo:O design e a seleção de materiais devem atender aos requisitos orçamentários sem comprometer o desempenho do produto.
Especificações típicas de design de difusor
|
Modelo |
COMO-DD130 |
COMO-DD170 |
AS-DD215 |
AS-DD270 |
AS-DD350 |
|
Imagem |
 |
 |
 |
 |
 |
|
Tipo de bolha |
Bolha Grossa |
Bolha Fina |
Bolha Fina |
Bolha Fina |
Bolha Fina |
|
Diâmetro da placa |
130mm |
170mm |
215mm |
270mm |
350mm |
|
Diâmetro da Membrana |
5 polegadas |
6 polegadas |
8 polegadas |
9 polegadas |
12 polegadas |
|
Material da Membrana |
EPDM |
EDPM, borracha, silicone |
|||
|
Material Básico |
ABS |
ABS, ABS + fibra de vidro, PP PP + fibra de vidro |
|||
|
Conector |
Rosca macho 3/4"NPT |
||||
|
Peso |
0,1kg |
0,26kg |
0,42kg |
0,62kg |
1,14kg |
|
Cor da placa |
witer |
Preto, Branco, Cinza, Preto |
|||
|
Espessura da Membrana |
2mm |
2mm |
2mm |
2mm |
2mm |
|
Tamanho da bolha |
4-5 mm |
1-2 mm |
1-2 mm |
1-2 mm |
1-2 mm |
|
Fluxo de projeto |
1-5 m³/h |
5-12 m³/h |
1.5-2.5 m³/h |
3-4 m³/h |
5-6 m³/h |
|
Faixa de fluxo |
6-9 m³/h |
8-16 m³/h |
1-6 m³/h |
1-8 m³/h |
1-12 m³/h |
|
SOTE |
Maior ou igual a 10% |
Maior ou igual a 10% |
Maior ou igual a 38% |
Maior ou igual a 38% |
Maior ou igual a 40% |
|
(6m submerso) |
|||||
|
SOTR |
Maior ou igual a 0,21kg O2/h |
Maior ou igual a 0,21kg O2/h |
Maior ou igual a 0,31kg O2/h |
Maior ou igual a 0,45kg O2/h |
Maior ou igual a 0,75kg O2/h |
|
SAE |
Maior ou igual a 7,5kg O2/kw*h |
Maior ou igual a 7,5kg O2/kw*h |
Maior ou igual a 8,9kg O2/kw*h |
Maior ou igual a 8,9kg O2/kw*h |
Maior ou igual a 8,9kg O2/kw*h |
|
Perda de cabeça |
2000-3000 Pa |
2000-3000 Pa |
1500-4300 Pa |
1500-4300 Pa |
1500-4300 Pa |
|
Área de serviço |
0,5-0,8 ㎡/pçs |
0,5-0,8 ㎡/pçs |
0,2-0,64 ㎡/pcs |
0,25-1,0 ㎡/pçs |
0,4-1,5 ㎡/pçs |
|
Vida útil |
>7 anos |
||||
| Número do item | AS-TD63 | AS-TD93 | AS-TD113 |
| Imagem |  |
 |
 |
| Tipo de bolha | Bolha Fina | Bolha Fina | Bolha Fina |
| Diâmetro do tubo (mm) | 63 | 93 | 113 |
| Material | Fórmula especial EPDM com protetor UV importado da Alemanha /membrana de silício | ||
| Material do tubo: Acrilonitrila-butadieno-estireno com protetor UV (ABS) | |||
| Comprimento | 500/750/1000mm | 500/750/1000mm | 500/750/1000mm |
| Conector | 3/4NPT | 3/4NPT | 3/4NPT |
| Faixa de vazão (m³/h) | 2-14 | 5-20 | 6-28 |
| Tamanho da bolha (mm) | 1-2 | 1-2 | 1-2 |
| Área de Serviço(m²) | 0.75-2.5 | 1.0-3.0 | 1.5-2.5 |
Serviço de design de difusor de aeração
Planos de Sócios
Escolha o plano que melhor combina com você abaixo.
1. Opções de formas:
Estruturas de disco, tubo e placa são formatos comuns para esses difusores. Eles são especialmente projetados para diferentes tanques de aeração. Assim, o difusor tubular é mais adequado para corpos de tanques estreitos.
2. Tamanho da bolha:
Você pode especificar o tamanho da bolha para esses difusores. O intervalo comum é entre 1-5 mm. Isto é conseguido ajustando parâmetros como o tamanho dos poros e a pressão de aeração do difusor.
3. Seleção de materiais:
Nossos difusores de aeração estão disponíveis em vários materiais, como ABS, PP, aço inoxidável, etc. Seus materiais de membrana incluem EPDM, silicone e borracha. Você pode escolher diferentes qualidades de água e condições de trabalho.
4. Design de aparência:
Para tornar o seu projeto de aeração de águas residuais mais reconhecível, oferecemos personalização de aparência para esses difusores de aeração. Isto envolve logotipos exclusivos e uma rica variedade de versões de cores padrão.
Processo de projeto
A customização dos difusores de aeração é dividida principalmente nas seguintes etapas:
Fase Um: Análise de Requisitos
Nossa equipe de engenharia conduzirá uma comunicação inicial com o cliente para entender seus requisitos específicos para o difusor de aeração, como ambiente de aeração e eficiência de transferência de oxigênio. Nesta fase, formularemos um cronograma e orçamento para o projeto.
Fase Dois: Design e Desenvolvimento
Durante esta etapa, parâmetros como área de difusão, tamanho de poro e material são determinados. Os designers usarão software como CAD para criar um protótipo baseado nos desenhos do projeto.
Fase Três: Produção e Otimização
Um pequeno lote de produtos será fabricado para testes laboratoriais para verificar sua eficiência e durabilidade na transferência de oxigênio. Com base nos resultados, forneceremos feedback ao cliente e ajustaremos o design.
Fase Quatro: Produção Final e Entrega
Assim que o design final for confirmado, a produção em massa começa. Realizamos inspeções aleatórias em cada etapa para garantir que esteja em conformidade com as especificações técnicas e padrões de qualidade. Em seguida, embalamos cuidadosamente os produtos e os entregamos ao cliente no prazo.
Fase cinco: suporte e serviço pós-venda-
Orientações de instalação, suporte técnico, treinamento de operação e manutenção e sugestões de otimização fazem parte do serviço pós{0}}venda que oferecemos para você. Também agradecemos seus comentários sobre o uso para melhorar continuamente o design do produto.
Nossas vantagens de serviço
Quando os clientes de tratamento de águas residuais trabalham conosco para desenvolver um sistema de tratamento de águas residuais com Difusor de Aeração, eles recebem os seguintes benefícios:
1. Rigoroso controle de qualidade:
Projetamos e fabricamos difusores de aeração de acordo com especificações e padrões de qualidade rigorosos.
2. Acessórios completos:
Nossos difusores de bolhas finas podem ser fornecidos com acessórios correspondentes e são totalmente compatíveis.
3. Experiência-específica do setor:
Com décadas de experiência em lodo ativado por filme fixo-integrado (IFAS), projetamos e implementamos com sucesso soluções de aeração eficientes para indústrias como têxtil, papel e celulose e química.
4. Materiais de produto superiores:
A AquaSust seleciona apenas matérias-primas-de alta qualidade para a produção de produtos. Testes reais mostram que sua vida útil é 15 - 30% superior à média do mercado.
5. Banco de dados SOTE:
Estabelecemos um extenso banco de dados de testes padronizados de eficiência de transferência de oxigênio (SOTE) para ajudar a otimizar o projeto do seu sistema de aeração a qualquer momento.
6. Serviço pós-venda perfeito-:
Você também receberá um serviço pós-venda-de resposta rápida, incluindo instalação e comissionamento de equipamentos, inspeções de manutenção, etc. Pesquisas de-longo prazo mostram que nossa taxa de satisfação-com o serviço pós-venda chega a 98,5%.
Quer saber mais?
Entre em contato e trabalhe com nossa equipe, empro@aquasust.com.
Diretrizes de projeto de assentadores de tubos
Do design CAD ao produto acabado, fornecemos o Tube Settler que atende às suas necessidades individuais. Isso é feito com o nosso maduroDesenhos 3D/tecnologia de extrusão patenteada/OEM, experiência ODM.
Quer você queira um produto padrão ou desenvolva uma nova especificação com base em um desenho, podemos ajudá-lo a realizá-lo.
Base de projeto
Ao projetar um decantador tubular, muitas vezes consideramos muitas coisas, como:
Parâmetros do produto:
1. Ângulo de assentamento:Somente um ângulo de assentamento adequado pode permitir que as partículas sólidas se assentem suavemente ao longo da parede do tubo até o fundo, sob a ação da gravidade. Isto é determinado pelo tamanho da partícula, densidade e vazão do líquido. De modo geral, um ângulo de 50-60 graus é o parâmetro mais utilizado.
2. Tamanho do tubo:Isso inclui o tamanho do tubo (principalmente o diâmetro e o comprimento do tubo). Entre eles, o diâmetro do tubo afeta o estado do fluxo do líquido no tubo. O comprimento do tubo representa a distância de sedimentação fornecida para as partículas sólidas. Determina se o lodo e a água podem ser separados.
3. Espessura do material: Se a espessura do material for insuficiente, o tubo pode deformar-se e romper-se, resultando em vazamento de material. No entanto, material muito espesso aumentará os custos.
Considerações:
1. Ambiente operacional:Isso se refere principalmente à temperatura e pressão. O primeiro afeta a viscosidade do líquido e a velocidade de sedimentação das partículas, enquanto o último determina o fluxo do líquido e a distribuição das partículas.
2. Layout de instalação:Dado o espaço real potencialmente limitado no tanque de aeração, decantadores de diversos tamanhos e formatos podem ser integrados e instalados. Isto pode ser conseguido ajustando as suas posições e optando por instalações verticais ou horizontais.
3. Custo:A escolha dos materiais influencia o custo. Selecionaremos matérias-primas mais-econômicas para você, desde que o desempenho de assentamento do produto seja garantido.
4. Proteção Ambiental:A instalação de tanques de coleta de lodo, ventilação e alarmes de monitoramento serve para evitar vazamento de líquidos e descarte inadequado de resíduos sólidos. Além disso, contribui para reduzir a frequência de manutenção necessária para os decantadores tubulares.
Especificações típicas do decantador de tubo
|
|
Tamanho (mm) |
Grossura (mm) |
Quantidade Específica peso/m |
Área de Superfície (mm) |
|
| φ35 | 0.40 | 62 | 109 | ||
| 0.45 | 62 | 109 | |||
| φ50 | 0.50 | 42 | 109 | ||
| 0.40 | 42 | 87 | |||
| 0.45 | 30 | 87 | |||
| 0.50 | 30 | 87 | |||
| 0.60 | 30 | 37 | |||
| φ80 | 0.70 | 20 | 50 | ||
| 0.80 | 20 | 50 | |||
| Modelo | A | B | C | D | Material | Vida útil | Área de Superfície | Gravidade |
| D35 | 40MN | 20MM | <20MM | φ35MM | PP+UV | 5-10 anos | >95m²/m³ | 0,92g/cm³ |
| D50 | 60MM | 28MM | <30MM | φ50MM | PP+UV | 5-10 anos | >95m²/m³ | 0,92g/cm² |
| D80 | 80MM | 35MM | <45MM | φ80MM | PP+UV | 5-10 anos | >95m²/m³ | 0,92g/cm³ |
Serviço de projeto de assentamento de tubos
Processo de projeto do decantador de tubo
Aqui está o processo principal de projeto do decantador de tubos AquaSust:
1. Análise de Requisitos
Primeiro entendemos os requisitos do projeto do cliente e avaliamos parâmetros relevantes de qualidade da água, como vazão e taxa de sedimentação. Em seguida, desenvolvemos um cronograma e orçamento do projeto com base nas restrições e no escopo da instalação do cliente.
2. Projeto de protótipo
Neste ponto, a equipe de engenharia precisa determinar parâmetros como ângulo do decantador, tamanho, espessura do material, etc. Eles usam software CAD e dinâmica de fluidos computacional (CFD) para projetar a estrutura do protótipo do decantador.
3. Teste e otimização
Teste o desempenho de amostras de produtos em cenários reais no laboratório e no{0}}local e otimize os parâmetros do produto que são insuficientes no teste.
4. Fabricação e Instalação
Assim que o projeto for confirmado pelo cliente, iniciamos a fabricação em massa. Cada link será rigorosamente monitorado e será realizada amostragem do produto.
5. Suporte pós{1}}instalação
Forneceremos aos clientes treinamento sobre como instalar, limpar e manter o decantador de tubos. Se o produto apresentar problemas de qualidade não{1}}humanos durante o período de garantia, você receberá um serviço de substituição gratuito.
Nossas vantagens de serviço
Quando os clientes de águas residuais trabalham conosco para desenvolver um sistema de tratamento de águas residuais Tube Settler, eles recebem os seguintes benefícios:
1. Rigoroso controle de qualidade:
Controle de qualidade rigoroso: todos os processos no AquaSust são rigorosamente testados durante a pesquisa e desenvolvimento do produto, projeto, produção, inspeção, instalação e comissionamento, e pós{0}}venda.
2. Acessórios para assentamento de tubos:
Nós nos destacamos no projeto de sistemas completos de decantação de tubos compatíveis com decantadores de tubos, incluindo suportes, defletores, calhas e barragens, e grades de superfície de proteção.
3. Projeto patenteado:
Cada decantador de placa é aprimorado por um design patenteado de ângulo de controle de fluxo superior. Eles controlam problemas de perda de carga e entupimento.
4. Rica experiência em projetos:
Utilizamos décadas de experiência para projetar um decantador tubular para sua aplicação específica. Muitas variáveis foram consideradas, incluindo espaço, geometria e dados de teste de simulação.
5. Biblioteca SOTE:
Temos uma extensa biblioteca de testes de transferência padronizada de oxigênio (SOTE). Quer o seu projeto seja uma estação de tratamento de águas residuais, uma lagoa ou uma aquicultura, você pode confiar em nossos cálculos de dados.
6. Experiência IFAS:
Além do projeto e produção de produtos para tratamento de água, a AquaSust também realiza pesquisas de-prazo sobre temas-relacionados à água, como o processo IFAS.
Quer saber mais?
Entre em contato e trabalhe com nossa equipeEntre em contato e trabalhe com nossa equipe, empro@aquasust.com.
